便捷式振動噪聲測試分析系統
便捷式振動噪聲測試分析系統

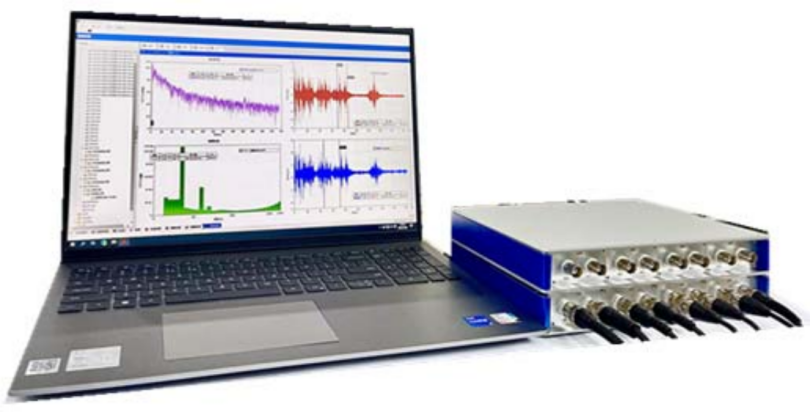

產品概述
振動噪聲測試分析系統（DAS3608）由數據采集單元和數據分析軟件組成，專設計用于振動噪聲測試分析。系統支持在線和離線分析，操作簡單，通過簡單配置即可完成信號采集、分析、存儲等功能，支持一鍵測試并出具報告功能。該系統可采集包括：加速度、轉速、聲壓、GPS、溫度等傳感器信號以及通過 CAN 或者 CAN FD 接入的其它物理量，可應用于室內、道路場地等相關測試。
功能特點
*多通道信號自動同步采集，通道數量具備多種配置和選擇，具備獨立的脈沖或頻率輸入通道
*多通道實時分析，支持 UFF、wav 等多種數據格式導出
*內置 CAN 配置功能，支持導入 CAN DBC 文件，能夠記錄所有 CAN 數據
*包含多種信號處理功能，包括 FFT、希爾伯特變換、數字濾波、積分、微分、功率譜、--轉速跟蹤、倍頻程、階次譜，階次切片、色譜圖，聲壓級、聲強、聲功率等
*支持多種觸發模式，根據級別或 GPS 事件自動觸發
*界面靈活易用，用戶可自定義編輯界面以及模板編輯，支持報告生成
*緊湊、輕盈與便于攜帶

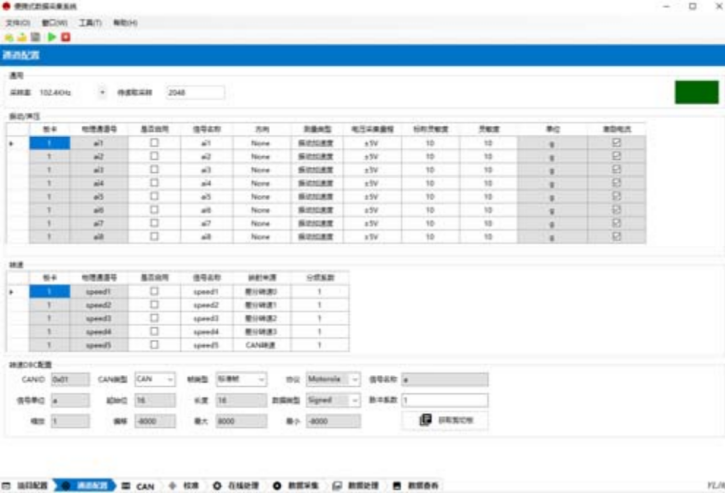

系統配置界面

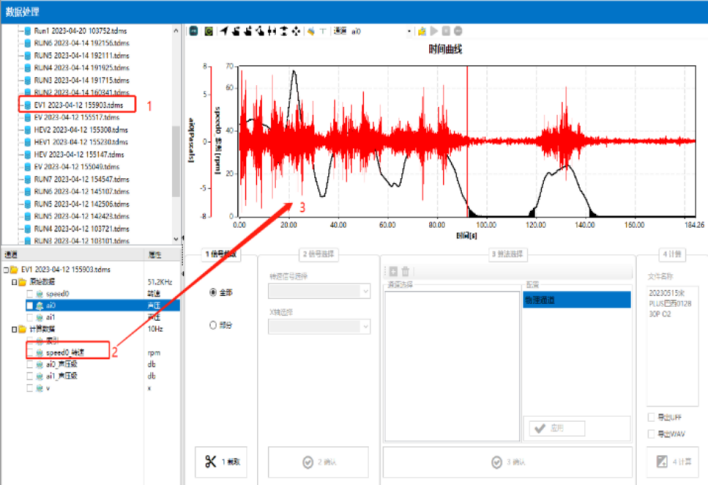

數據處理界面
應用場景
*振動, 聲音測試與分析
*汽車整車、電機、齒輪及零部件 NVH 性能測試分析
*實驗室教學和科學研究
*其他動態數據采集與分析
主要技術參數
項目 | 技術指標 | |
電源 | 工作電壓 | DC9V-24V |
工作電流 | 850mA@12V MAX | |
接口形式 | EXG.0B.302.HLN | |
以太網 | 波特率 | 10/100 Mbps |
接口形式 | RJ45 | |
USB(選配) | 波特率 | 480 Mbps |
接口形式 | USB TYPE C | |
CAN FD | 波特率 | 最高 5Mbps |
隔離耐壓 | 3000VDC | |
終端電阻 | 軟件可配置 | |
通訊標準 | ISO/Bosch | |
總線引腳耐壓 | –58V~58VDC | |
接口形式 | D-Sub 9，公頭 | |
編碼器輸入/轉速輸入 | 信號類型 | RS422 |
頻率范圍 | 10MHz | |
分頻系數 | 最高 4096 | |
隔離耐壓 | 3kVDC | |
接口形式 | D-Sub 26，母頭 | |
數字量輸入 | 電壓范圍 | DC12-24V |
消耗電流 | 5-10mA | |
輸入最大頻率 | 1MHz | |
隔離耐壓 | 3kVDC | |
接口形式 | D-Sub 26，母頭 | |
數字量輸出 | 電壓范圍 | DC5-24V |
輸出電流 | 100mA MAX | |
輸出方式 | 晶體管 | |
隔離耐壓 | 3kVDC | |
接口形式 | D-Sub 26，母頭 | |
模擬量采集卡ZN3602-0001 | 接口形式 | BNC |
采樣率 | 25.6/51.2/102.4 ksps | |
隔離耐壓 | 2.5kVDC | |
通道數量 | 2CH | |
輸入耦合 | AC/IEPE | |
交流截止頻率 | 1Hz@-3dB | |
輸入范圍 | ±5V， ±10V | |
輸入阻抗 | 252.8kΩ±2% ||＜200pF | |
濾波器 | 抗混疊， 0.5*fs | |
IEPE 激勵 | DC25V， 4.5mA±5% | |
IEPE 故障檢測 | 短路， 斷路檢測 | |
噪聲 | <8uVrms（輸入短路） | |
信噪比 | >102dB | |
串擾 | < – 90 dB(0 – 25.6 kHz，在任何兩個通道之間) | |
模擬量采集卡ZN3602-0002 | 接口形式 | BNC |
采樣率 | 25.6/51.2/102.4/204.8 ksps | |
隔離耐壓 | 2.5kVDC | |
通道數量 | 2CH | |
輸入耦合 | AC/DC/IEPE | |
交流截止頻率 | 1Hz@-3dB | |
輸入范圍 | ±5V, ±10V | |
輸入阻抗 | 252.8kΩ±2% ||＜200pF | |
濾波器 | 抗混疊， 0.5*fs | |
IEPE 激勵 | DC25V， 4.5mA±5% | |
IEPE 故障檢測 | 短路， 斷路檢測 | |
噪聲 | <8uVrms（輸入短路） | |
信噪比 | >102dB | |
串擾 | < – 90 dB(0 – 25.6 kHz，在任何兩個通道之間) | |
GNSS | 導航系統(選配) | GPS: L1, L2， BeiDou: B1, B2 |
定位精度 | 水平： 2m； 高度： 6m | |
RTK 定位精度 | 1 cm + 0.5 ppm（水平） ， 1 cm + 1 ppm（垂直） | |
數據格式 | NMEA 0183， RTCM 3.X | |
數據刷新速率 | 1，5，10， 20，50， 100Hz(選配) | |
首次定位時間 | 熱啟動:＜35S；冷啟動＜5S | |
數據輸出方式 | CAN 2.0B | |
環境和物理參數 | 工作溫度 | -20℃ - +70℃ |
存儲溫度 | -40℃ - +85℃ | |
工作&存儲濕度 | 0%-95%RH,無冷凝 | |
尺寸 | 225mm X 180mm X 30mm | |
重量 | 約 960g | |
防護等級 | IP20（IP23， IP67 選配） |
