概述

DH5981分布式網絡動態(tai)信號(hao)測試分析(xi)系統采(cai)用以(yi)太網供(gong)電技術(shu)和IEEE 1588同步（網(wang)絡測量(liang)和(he)控制系統網絡同步技術），廣泛應用于大數據(ju)時代的(de)數據(ju)信號(hao)采集及(ji)分(fen)析。

適用范圍

可(ke)完成全橋、半橋、1／4橋（120Ω三線制）狀態的應力應變的測試和分析；

配合橋式傳感器(qi)，對力(li)(li)、壓力(li)(li)、位移、速度、加(jia)速度等物理量進行精確測試；

內置了24V/4mA偏置電(dian)路(lu)，采集IEPE壓電(dian)式加速度傳(chuan)感(gan)器(qi)和(he)傳(chuan)聲器(qi)的輸(shu)出信(xin)號；

電壓(ya)輸(shu)入(ru)，對各種電壓(ya)信號進(jin)行精確測(ce)量(liang)；

特點

完整的(de)硬(ying)件和軟件環(huan)境，兼(jian)容各種電(dian)量和傳感(gan)器輸(shu)出信號的(de)采集(ji)和分析；

模塊一花設(she)計，通道靈(ling)活配置，以太(tai)網通訊實現通道無限擴展；

支持(chi)智能導線識別功能，根據預定(ding)義(yi)模版自(zi)動設置測點參數；

支(zhi)持TEDS傳感(gan)器接入(ru)，根據國際標準，進行傳感(gan)器參數自動導(dao)入(ru)；

千兆(zhao)以太網通訊及POE供(gong)電（也可外部供(gong)電），將DH5981置于測(ce)點附近，組成多(duo)模塊分布式(shi)測(ce)試(shi)系統；

IEEE 1588精(jing)密時間協(xie)議，實現(xian)所(suo)有通(tong)道同(tong)步(bu)采(cai)樣，同(tong)步(bu)誤差不大于200ns；；

每(mei)通道獨立(li)的(de)24位 A/D轉換(huan)器(qi)；

DMA方式實時數據傳送，保(bao)證了數據傳送的高速、穩(wen)定(ding)、不(bu)漏碼、不(bu)死機；

實(shi)現了數據(ju)實(shi)時(shi)傳輸、實(shi)時(shi)顯(xian)示，利用(yong)計(ji)算機(ji)的硬盤(pan)，長時(shi)間(jian)實(shi)時(shi)、無間(jian)斷(duan)記錄多通道(dao)信號；

內(nei)置標(biao)準電阻，由軟件程控設(she)置全橋、半橋、1/4橋（120Ω三(san)線(xian)制）的橋路狀態(tai)；

具有應變程(cheng)控自檢功能；

系統連接圖

數據采集系統與計算機通(tong)過千兆以太網通(tong)訊(xun)，通(tong)過網(wang)絡(luo)技術，可實現無限(xian)多(duo)通道擴展并行(xing)采樣(yang)，實時進行(xing)信號采集(ji)、儲存(cun)、顯示和分析等。

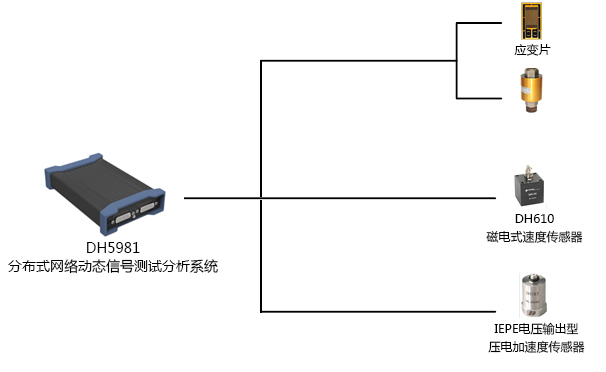

儀器與多種傳感器的(de)連(lian)接，如圖所示：

圖1傳(chuan)感器與儀(yi)器連接

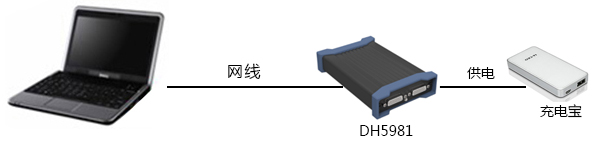

單臺工作如圖2所(suo)示：

圖2 千(qian)兆網(wang)單(dan)臺工作(zuo)

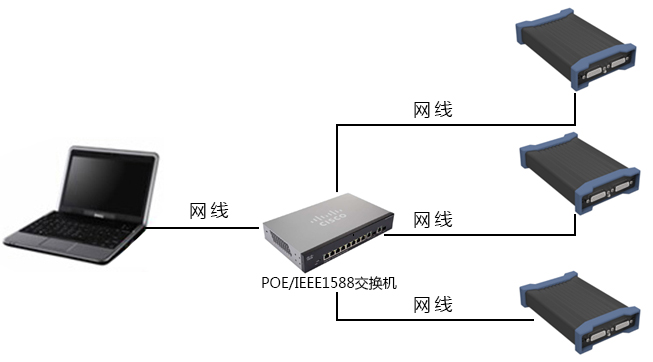

多(duo)臺儀(yi)器級聯工作如圖(tu)3所示：

圖3 多臺儀器通過以太網級(ji)聯工作

技術指標：

通道(dao)數：8通道(dao)/臺；

輸入阻抗(kang)：10MΩ+10MΩ；

同步方式(shi)：交(jiao)換(huan)機1588時鐘同步，同步誤(wu)差不大于200nS；

通訊方式(shi)：以太網通訊；

輸入方式：GND、SIN-DC、DIF-DC、AC、IEPE；

采(cai)樣(yang)速率：8通(tong)道(dao)同步，最高采(cai)樣(yang)速率128kHz；

頻(pin)響：DC～50kHz；（20kHz平坦，截止頻(pin)率處-3dB）；

支持測量類(lei)型自(zi)動(dong)識(shi)別（根(gen)據(ju)信號線接入）：

應變信(xin)號輸入(ru)線：采用DB-26，每根4通(tong)道；

EPE信(xin)號輸入線：采用(yong)DB-26轉BNC頭，每(mei)根(gen)4通道(dao)；

抗混濾波器：

a) 截止頻率(lv)：采樣速(su)(su)率(lv)的1/2.56倍,設置采樣速(su)(su)率(lv)時(shi)同時(shi)設定；

b) 阻(zu)帶衰減：-120dB/oct；

c) 平坦(tan)度（分(fen)析頻率范圍(wei)內）：±0.05dB；

A/D轉換器：24bit A/D；

支(zhi)持(chi)智能(neng)導線和TEDS傳感器接入；

電壓測量滿(man)度值：±5V、±2V、±1V、±0.5V、±0.2V、±0.1V；

共模抑制比(bi)：≥100dB；

低(di)通濾波器：

a) 截止頻率：3kHz、300Hz、30Hz、PASS；

b) 平坦(tan)度：小于0.1dB(1/2截(jie)止頻率內)；

c) 阻帶(dai)衰減(jian)：大于－18dB/oct；

應變測量：

a) 應變量程: ±50000με、±20000με、±10000με、±5000με、±2000με、±1000με；

b) 應變(bian)示值(zhi)誤差(cha)：≤0.5%±3με；

c) 非(fei)線性(xing)：≤0.1%FS；

d) 頻(pin)響(xiang)：DC～50kHz（20kHz平(ping)坦，截止頻(pin)率+0.5dB～-3dB）；

e) 供橋電壓：2VDC、5VDC、10VDC；

f) 橋(qiao)路方式：全橋(qiao)、半橋(qiao)，三線制1/4橋(qiao)；

g) 適用(yong)應(ying)變(bian)計橋路電阻：

i. 半(ban)橋、全(quan)橋：50Ω～10000Ω任意設(she)定

ii. 三線(xian)制1/4橋：120Ω或350Ω（訂(ding)貨時確定）；

h) 自動平衡范圍(wei)：±20mV；

i) 具有EID功(gong)能；

j) 具備通道自檢(jian)功能；

電壓測量(liang)：

a) IEPE電源：4mA/24V；

b) 頻(pin)(pin)響(xiang)：0.5Hz～50kHz；（20kHz平坦，截止頻(pin)(pin)率+0.5dB～-3dB）

c) 電壓示(shi)值(zhi)誤(wu)差：≤0.2%FS；

d) 具有TEDS功能(neng)：能(neng)夠讀取智能(neng)傳感器信息(xi)；

e) 通道(dao)隔離度：≥80dB；

f) 通道一(yi)致性：（滿足A級）；

g) 相位(wei)差：±1°；

h) 幅值(zhi)比：±0.1dB；

機(ji)號可(ke)以程控設置；

指示燈(deng)(deng)類型：具(ju)備同步指示燈(deng)(deng)、電源燈(deng)(deng)、采樣燈(deng)(deng)；

供電(dian)方式(shi)：POE供電(dian)或者外部(bu)5V供電(dian)；

儀(yi)器尺寸：188mmí102mmí32mm；

重(zhong)量：0.3kg；

使用環境(jing)

溫度：

(1)貯存條件：-40℃～60℃；

(2)極限條件(jian)：-10～50℃；

(3)工(gong)作范圍：0～40℃；

濕度：

(1)工作范圍(wei)：40℃（20～90）%RH；

(2)貯存(cun)條件：50℃   90%RH24h；

振動（非工作狀態(tai)）：

(1)頻率循環范圍：5～55～5Hz；

(2)驅動振幅(fu)（峰值）：0.19mm；

(3)掃頻(pin)速(su)率：小于(yu)或等(deng)于(yu)1倍頻(pin)程/min；

(4)在共振點(dian)上保持時間(jian)：10min；

(5)振(zhen)動(dong)方向：x、y、z。
