軟件界面介紹

軟件集成結構軟件Nastran和聲學軟件Actran而開發的振動噪聲自動化分析平臺，對振動噪聲仿真分析過程進行了流程化固化，可以實現結構模態、結構頻響和聲輻射的自動化模型參數設置、求解計算和后處理操作，軟件操作簡單，使用方便，提高振動噪聲的計算效率，軟件界面如下圖所示。

振動和噪聲計算

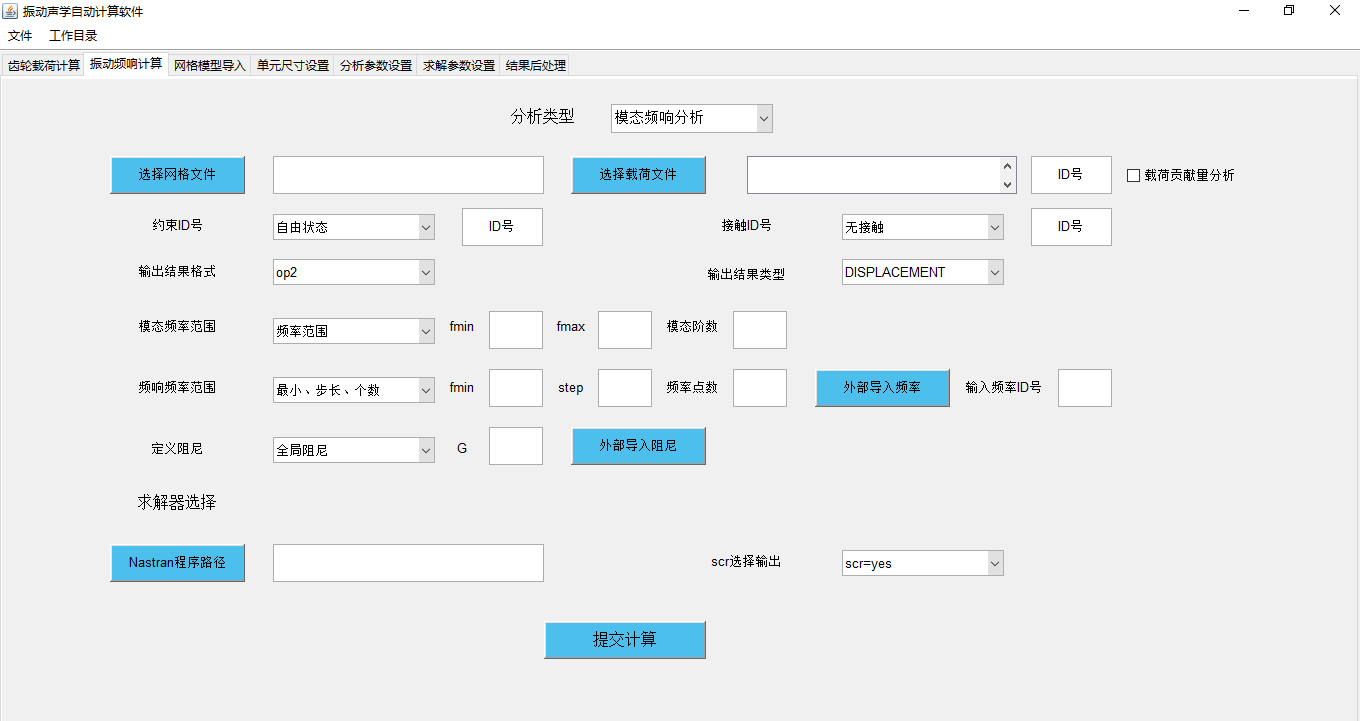

在振動頻響計算選項，可以實現結構模態與振動頻響的自動化計算，其界面如下圖所示。

（1）在網格模型導入選項，可以實現聲學模型網格路徑和振動計算結果的路徑設置。

（2）在單元尺寸設置選項，可以實現自動生成的聲學體網格單元尺寸的參數設置。

（3）在分析參數設置選項，可以實現聲學分析頻率參數、材料參數及聲學邊界條件的設置。

（4）在求解參數設置選項，可以實現聲學求解的路徑、并行計算參數的設置。

查看計算結果

聲學計算域云圖查看

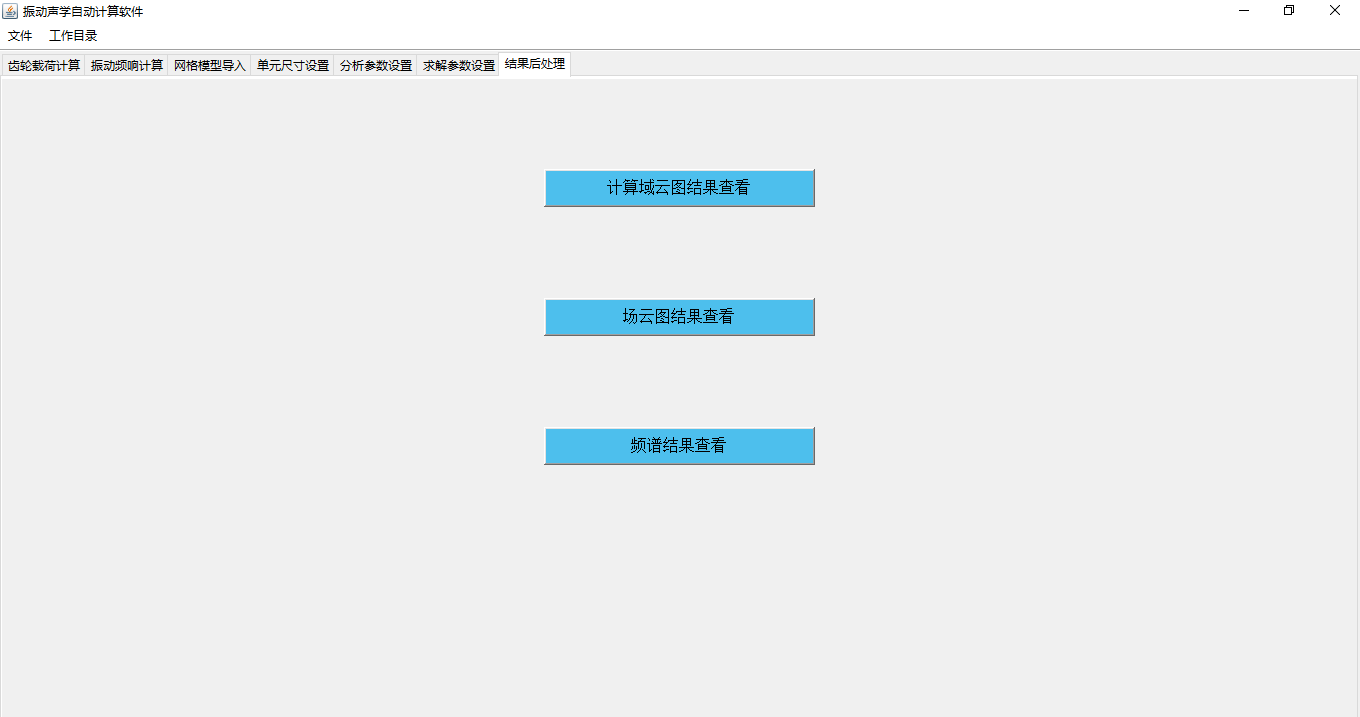

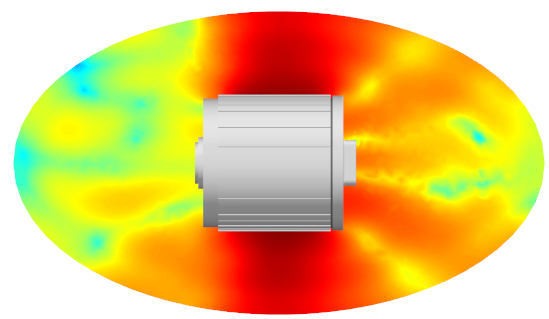

在結果后處理選項，點擊計算域云圖結果查看就可以自動打開聲學軟件進行聲學計算域結果云圖的演示，其界面如下圖所示。

聲學場云圖查看

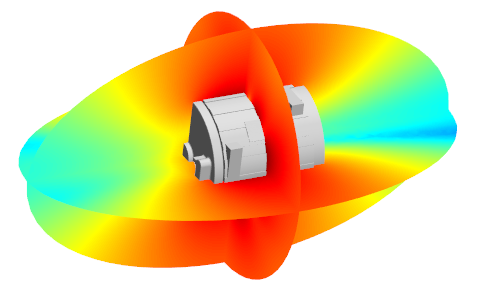

在結果后處理選項，點擊場云圖結果查看就可以自動打開聲學軟件進行聲學場結果云圖的演示，如下圖所示。

噪聲頻譜曲線查看

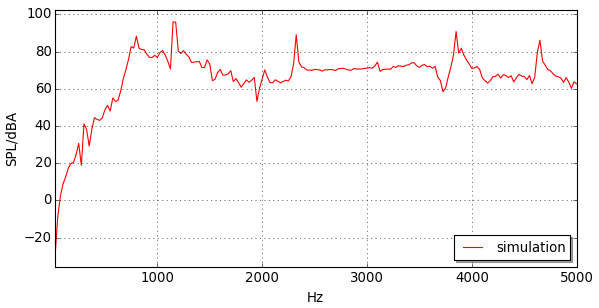

在結果后處理選項，點擊頻譜結果查看就可以自動打開聲學軟件進行聲學場點頻譜結果的演示，如下圖所示。
