軟件界面

變壓器（電抗器）電磁力計算軟件界面如下圖所示。

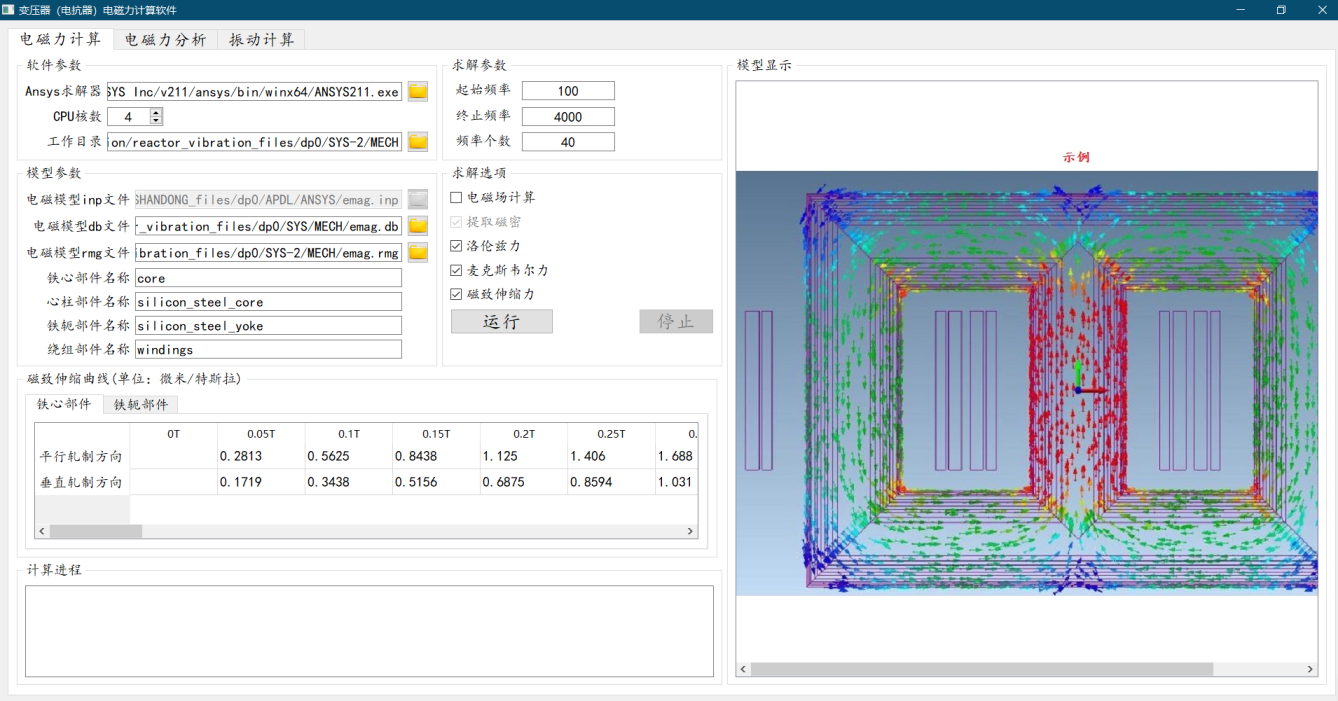

軟件界面示意圖

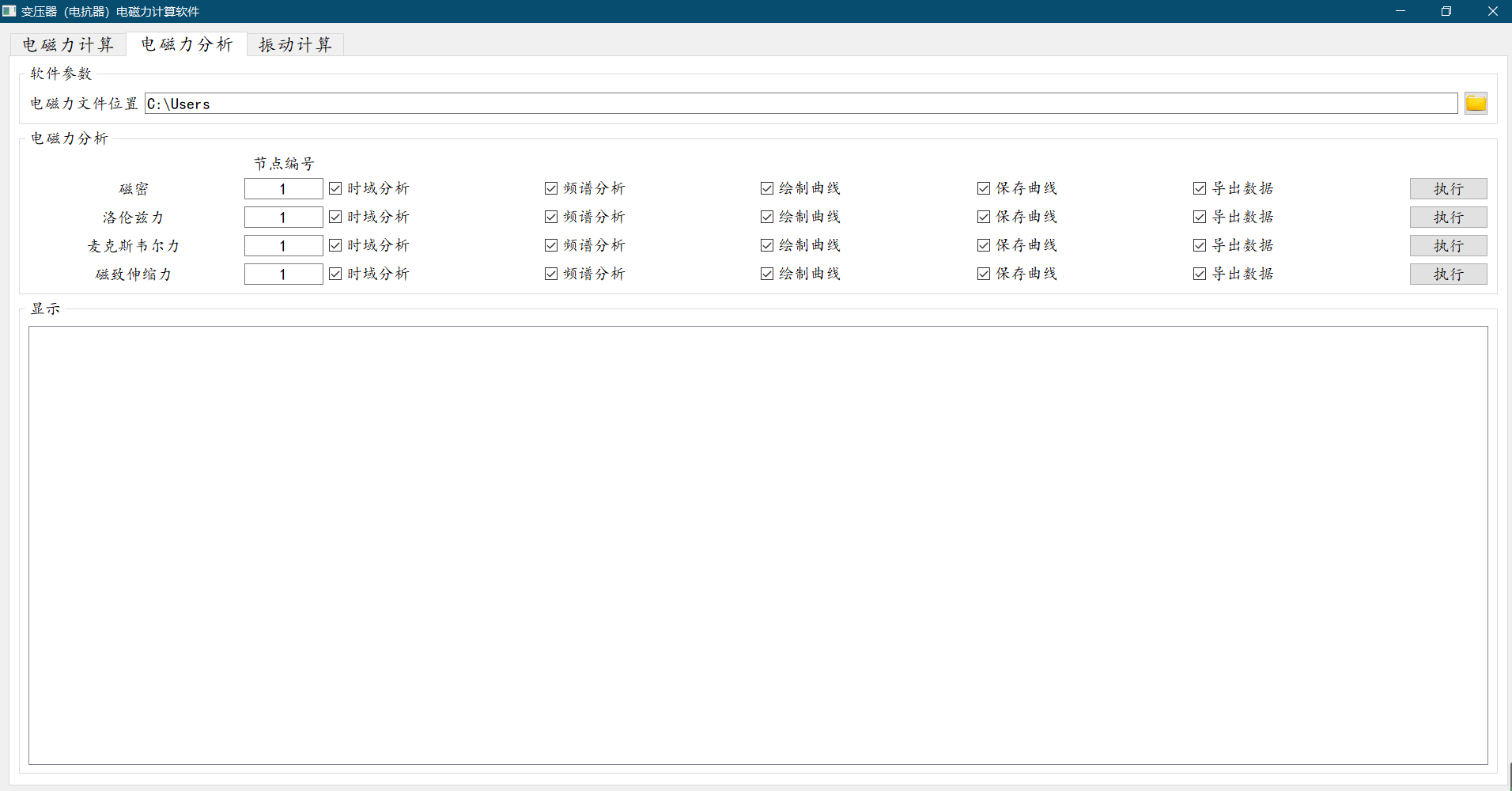

電磁力數據處理界面示意圖

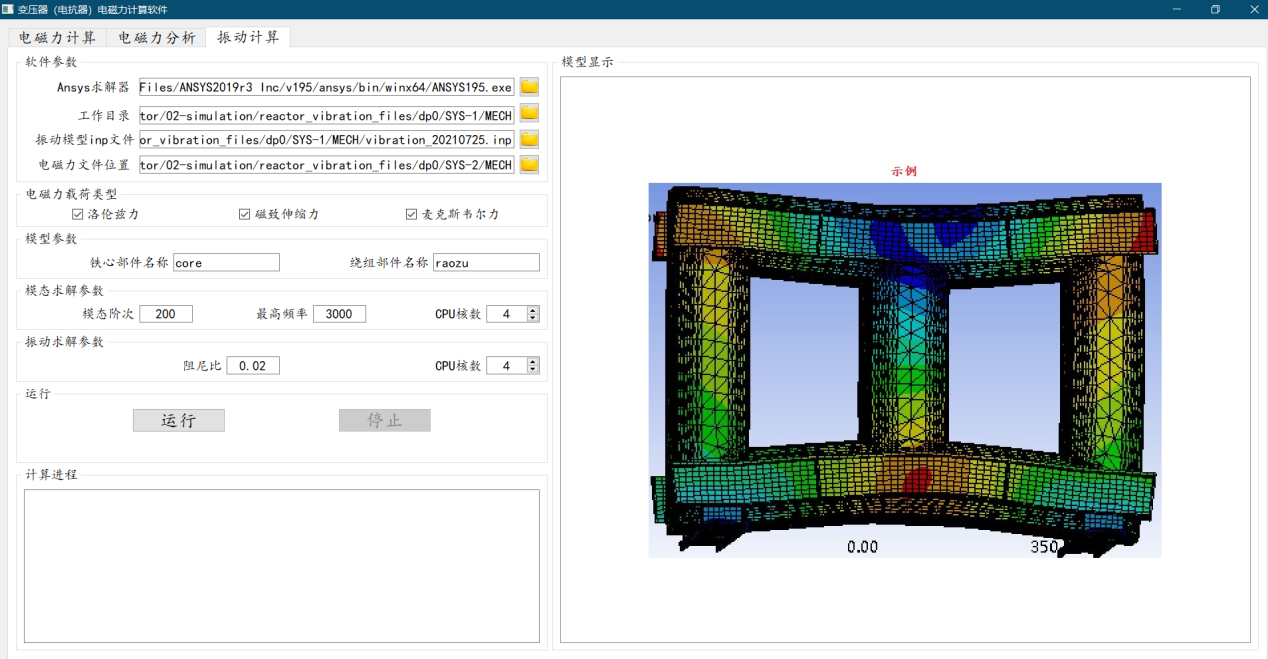

振動計算界面示意圖

軟件功能

（1）可以提取Ansys電磁仿真模塊計算的電磁結果，對其進行分析和處理，得到磁致伸縮力、麥克斯韋力及洛侖磁力的頻譜數據；

（2）對電磁力進行數據格式轉化，生成可用于Ansys等結構分析軟件進行電磁振動計算的載荷文件；

（3）軟件支持變壓器、電抗器電磁力（含磁致伸縮力、麥克斯韋力及洛侖磁力）及振動噪聲分析；

（4）軟件可以對電磁力（磁致伸縮力、麥克斯韋力及洛侖磁力）進行傅里葉變換，獲得頻域力譜；

（5）軟件可以對磁致伸縮力、麥克斯韋力及洛侖磁力進行分別加載，以便實現不同載荷作用下的振動與噪聲特性及其貢獻量分析；

（6）可分析不同變壓器、電抗器電磁設計方案的電磁噪聲優劣，如通過對比電磁力譜，用于變壓器、電抗器NVH問題的機理分析和優化設計；

（7）可以輸出鐵芯內部每個單元或節點的時域磁致伸縮力計算結果；

（8）可以輸出鐵芯內部每個單元或節點的頻域磁致伸縮力計算結果；

（9）軟件具有開放接口，可以滿足軟件功能擴展或升級的要求。
